板上型type c6p防水母座 快充引脚定义功能接口

更新:2023/07/29 15:28:45      点击:
  • 产品描述

    USB3.1 TYPE C主要特性: 额定电流:3A-5A 接触阻抗:40mΩ max 绝缘电阻:100mΩ min 100V DC 沾锡性:温度265±5°C,时间5±0.5s 插入力:2.04kg(8N)min,2.04kg(20N)max 拔出力:0.81kg(8N)min,2.04kg(20N)max。

产品介绍

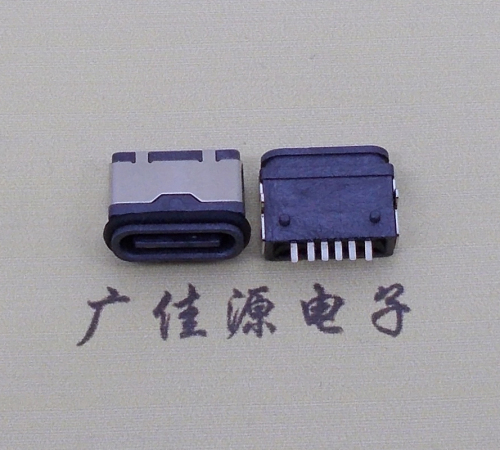

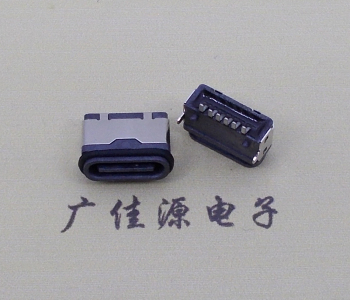

板上型type c6p防水母座

板上型type c6p防水母座 快充引脚定义功能接口板上型type-c接口 type-c6p母座 焊接引脚定义接口连接器 ,USB TypeC 拥有诸多优点:双面可插不担心正反、可做USB/雷电高速传输载体,支持 PD快充、音频设备、HDMI传输、调试模式等诸多功能。
板上型type-cUSB接口和充电接口在逐步被TypeC替代,可以预见的是,TypeC作为一种多兼容性接口,其未来会具有非常长的生命周期。主要介绍 24P、16P、6P USB-TypeC接口的引脚定义,和USB-PD、USB接口类型,方便大家作硬件设计时的参考。技术交流用可以很明显看出,插口内的Pin功能相对于中心对称。公头插入母头,无论正反插,引脚功能都完美契合。而且电源VBUS/GND都拥有6个Pin,最大支持5A电流,在保证高速数据传输的同时也提高了电流承载能力。16Pin TypeC在24Pin的基础上阉割了USB3.0的TX1/2、RX1/2,保留了SBU1/2、CC1/2、USB2.0的D+D-,除了没有USB3.0/3.1高速传输外,其他别无二致,同样支持 PD快充、音频设备、HDMI传输、调试模式等功能。
鉴于生产厂家的不同,引脚定义可能与上图略有差异。例如TB上购买到的16P-TypeC,引脚定义大多如下图所示 16Pin一般为接口厂家、封装的正式名称,而日常生活中习惯称呼为12Pin。这是因为接口设计时,将TypeC母座两端的两个Vbus和GND出线都并拢了起来,实际是16条出线,但焊接的焊盘只要12个。
这里不得不提一下CC1、CC2引脚的作用,大家最早认识快充应该是从高通CPU的QC开始的。通过提高输电电压,来提高输送功率。但QC协议中,通信使用的是USB的DP、DM,这就导致充电的时候会对USB通信造成影响。
 而USB-PD对电源设备的识别依靠CC1、CC2引脚,避免了QC标准与DP、DM的冲突。使得USB-PD在传输电力的同时,数据传输不会受到影响。
