MICRO USB 5p公头包胶双边插前五后四焊线

更新：2024/02/19 15:42:23 点击：

产品描述
Micro USB公头产品说明: 1.铁壳材质: SPCC T=0.20 2.铁壳电镀镀镍，盐雾24H 3.端子65铜镀G/F金， T=0.20 4.地脚卡钩201不绣钢电镀，凸出高度0.50 5.塑胶主体： PBT UL94V-0 6.额定电流： 1.5A AC,DC 7.额定电压：50 AC, DC 8.温度范围： -40℃～+85℃ 9.接触阻力： 30MΩ MAX

产品介绍

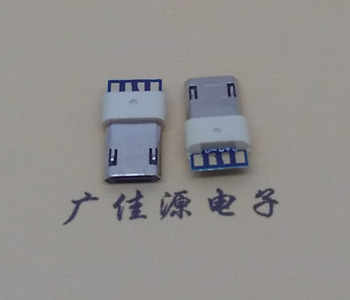

micro双面插包胶公头

MICRO USB 5p公头包胶双边插前五后四焊线，由于新产品出现，最近经常遇到新老客户咨询Micro USB 5P夹板公头引脚定义和材质问题，现深圳广佳源电子将简单上传以下Micro USB 5P夹板公头引脚定义图和材质说明，希望对各企业厂家有所帮助。

以上标明红色字体，第1根和第5根是充电,第2根和第3根是数据传输,第4根接地线,焊线脚位也可以按照工程自己设计板子来焊接。
Micro USB夹板公头有很多款式，以下图片中是外露0.9mm带地脚，夹板0.8mm电路板，胶芯3.0mm，可定做外露0.7mm无地脚和单边地脚夹板带弹片式，焊线针位可定做长度MICRO USB 5p公头包胶双边插前五后四焊线
