type-c公头16p立贴11mm尺寸接口

更新:2023/05/09 09:32:42      点击:
  • 产品描述

    该款产品属于USB3.1系列下的TYPE-C公头连接器,引脚针数为16Pin,不属于满针TYPE-C公头系列,因此其仅支持USB3.1数据传输协议规范,该款TYPE-C公头在产品结构上为立贴式,区别于直立式产品,接口与PCB板的水平面呈现出180度夹角。引脚排列方式为双排对称式8-8贴片SMT形态,所采用的焊板固定方式为两脚插板DIP焊接方式,插脚形态为鱼叉型,

产品介绍

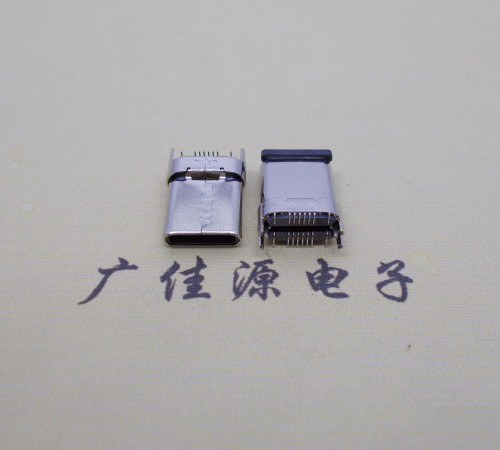

type-c公头16p立贴


 该款产品属于USB3.1系列下的TYPE-C公头连接器,引脚针数为16Pin,不属于满针TYPE-C公头系列,因此其仅支持USB3.1数据传输协议规范,该款TYPE-C公头在产品结构上为立贴式,区别于直立式产品,接口与PCB板的水平面呈现出180度夹角。引脚排列方式为双排对称式8-8贴片SMT形态,所采用的焊板固定方式为两脚插板DIP焊接方式,插脚形态为鱼叉型,双排Pin脚中轴线带有双塑胶定位柱,柱体直径为0.6毫米(仅设计为贴板SMT上板时起的定位作用,不起固定作用)。产品所用材质方面:五金外壳采用高强度不锈钢材质,表面电镀为镍。塑胶为环保耐高温LCP塑胶。Pin脚为高导铜端子,表面镀金。电气性能方面:该款侧立式TYPE-C公头16P贴板款支持大电流充电兼容多种快充协议规范,在Pin脚产品细节方面,为了增强该款产品在大电流充电时的稳定性,对充电相关功能Pin脚(A1,A4,A9,A12,B1,B4,B9,B12)进行了加宽(尺寸详见PDF规格书)。产品使用寿命方面,该款TYPE-C公头支持万次以上的插拔循环(实验室测试次数为1万次,超过后则不再进行插拔测试,万次插拔后,产品的各项功能属性依然表现正常)。具体的外观结构尺寸数据方面:该款TYPE-C母座的主体长度为11.mm,两个插脚的长度为1.75mm,两个固定插脚本体宽度为1.0mm,更为详细的外观尺寸数据及其具体的电气性能参数,可直接查看PDF规格书(产品名称:侧立式TYPE-C公头16P贴板SMT5安培大电流
