外壳加长侧立式3.1TYPE C接口.TYPE C母座6P侧插

更新:2018/10/26 15:51:39      点击:
  • 产品描述

    我司该款侧插加高TYPE C母座CF连接器支持过5A大电流充电,接口主体可耐受万次以上的插拔循环,更为详细的外观规格尺寸数据及电气性能参数,可直接查看我司PDF规格书,如需侧插TYPE C母座CF连接器简易6P充电专用加高型的样品,可直接与我司联系!

产品介绍

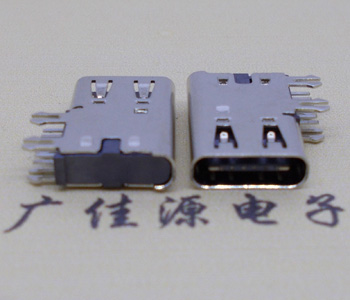

外壳加长侧立式3.1TYPE C接口.TYPE C母座6P侧插,侧插TYPE C母座CF连接器简易6P充电专用加高型所采用的加高垫高方式为塑胶端子主体加高,依旧采用单层主体五金外壳(非双层五金外壳),经过加高后的主体高度(板上高度)为11.68mm,外观结构如产品的展示图所示,图中产品为我司产品的实拍大图,从图中可以看到.该款产品的加高部分在于底部固定插脚与接口主体之间。外观结构上.该款加高侧插TYPE C母座CF连接器与不加高款相同.同为L型,引脚Pin针数量为6P,使用一字型单排针全插DIP方式,6P引脚两侧,带四个鱼叉型固定插脚(插脚集成与五金外壳主体上)塑胶端子与五金外壳采用正反8个五金卡点固定,主体外壳不带后盖.外壳两侧带四个冲压弹片.主体长度为13.5mm。该款加高侧插TYPE C母座CF连接器的材质明细为:五金外壳表面电镀为亮镍,基材为铜,塑胶端子为环保耐高温LCP塑胶,引脚端子Pin针采用高导铜材质,表面镀锡。我司该款产品为充电专用接口,不支持数据传输,6P引脚为充电相关功能脚,没有额外的数据传输引脚Pin针,具体的6P引脚的信号定义可查看我司PDF规格书上的相关图表。我司该款侧插加高TYPE C母座CF连接器支持过5A大电流充电,接口主体可耐受万次以上的插拔循环,更为详细的外观规格尺寸数据及电气性能参数,可直接查看我司PDF规格书,如需侧插TYPE C母座CF连接器简易6P充电专用加高型的样品,可直接与我司联系!

USB Type C侧插6P母座
