USB连接器Typec24p双排贴片L=12.8mm加长

更新:2023/05/16 10:51:47      点击:
  • 产品描述

    USB连接器Typec24p双排贴片L=12.8mm加长,TYPE C母座连接器板上型双排贴片24P属于USB3.1系列连接器产品,其具有正反双面插拔属性,大电流充电属性及高频数据传输属性。

产品介绍

Typec24p双排接口

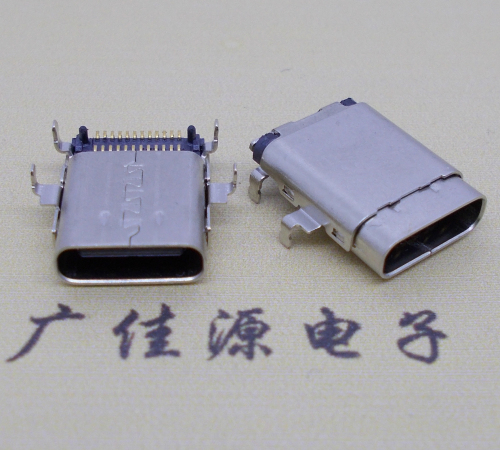

USB连接器Typec24p双排贴片L=12.8mm加长,TYPE C母座连接器板上型双排贴片24P属于USB3.1系列连接器产品,其具有正反双面插拔属性,大电流充电属性及高频数据传输属性。图中产品为我司实拍大图,在结构上,该款TYPE C母座属于双贴型(即双排贴片SMT),其引脚Pin针数量为满针24P,排列方式采用双排错位12-12排列,塑胶舌片基座带双塑胶定位柱,由于引脚Pin针较多及处于同一水平面,我司对其采用CCD视觉检测系统来保证24P引脚的平整度,另一方面,对24P引脚贴板角度进行微调,使它们略微向下倾斜,以此来防止该款双贴TYPE C母座连接器在产品贴板加工时出现虚焊,假焊等不良情况。我司该款双排贴片24P-TYPE C母座连接器支持过5A大电流充电,支持目前常见的几种快充协议规范(如PD,QC等),引脚Pin针基材为高导铜,表面镀金(产品五金外壳表面镀珍珠镍)。与PCB板的焊接固定方式为四脚插板焊接固定,塑胶主体两侧带接地。产品的主体长度为7.9mm,高强度的不锈钢外壳,该款双贴24P-TYPE C母座支持万次以上的插拔循环。更为详细的外观结构尺寸数据及具体的电气性能参数,可直接查看我司PDF规格书,24P引脚的具体信号定义
