共享充电宝配置轻触开关和MICRO USB充电插头

2017/12/18 12:05:26      点击:      文章来源:深圳广佳源电子
说时迟那时快,俺速度跑到一家茶餐厅点了杯拿铁,然后趁服务员不注意瞅准机会以迅雷不及掩耳盗铃之势抱起一台小电共享充电宝夺门而出撒丫子就跑一溜烟就没影了。呵呵,以上纯属杜撰,其实俺手里这台小电共享充电宝是网友从深圳顺来滴。

一、外观

网友发来滴小电共享充电宝,左面是俺自己的iPad mini,让大家直观感受一下尺寸大小。

小电共享充电宝外观上看就是一个椭圆形的盒子,很重,摆放在桌面上很稳当,上面有个插槽,竖着一块双层的亚克力板,中间可插入酒水牌卡片,看得出十分适合餐饮等服务场所使用。

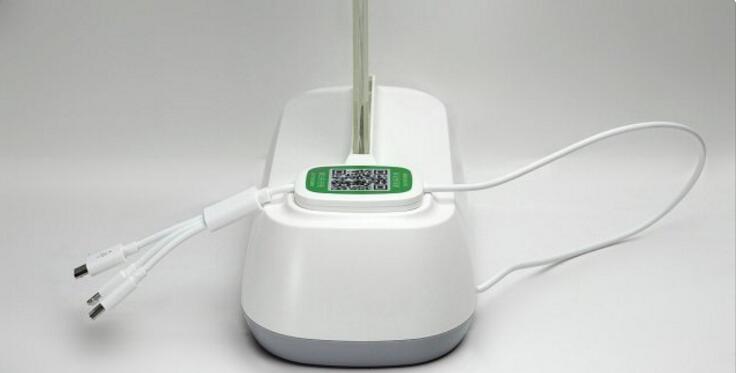

一侧有一条3合一数据线,分别是Micro USB、Type-C、Lightning 充电插头,通杀全部机型,线束上有一个小牌子,上面印着二维码,使用时用微信扫一扫即可使用,非常方便。

充电宝的一角有一个疑似直流DC插座,应该是用来给充电宝充电的,没有印刷标识,暂未知充电输入规格,3合一Micro USB、Type-C、Lightning 充电插头,充电宝底部有防滑胶条,同时还有垂直安装挂孔,方便商家根据实际情况灵活摆放。
共享充电宝
二、拆解

拆下底盖上的5颗螺丝,打开舱门,可见内置一块黑色 " 小电 " 电芯,电芯与主机采用了与单反相机类似的插刀隐藏式多触点设计,可有效避免意外短路现象的发生。

继续拆下6颗螺丝即可拆开主机,发现上盖出有两块小磁铁,用于吸住充电线上的标牌,上盖插槽内粘贴有一条透明防水导光板,公共场所被酒水意外淋到是在所难免的,打开上盖后露出内部结构,一大块主板和一小块电源接口板。

拆下3颗主板固定螺丝后掀起,主板有排线与电源接口板和电芯触点相连,另外充电线竟然是带有完整的USB-A公头的,哈哈,拔下来就是一根3合1数据线了,相应的主板上焊有一只USB-A母座。

电源接口板元件面,可见一只DC直流插座和一只电解电容,规格是16V、100 μ F,同时还有一只轻触开关与电源负极相连,据此断定外接电源可能是12V直流电源适配器,绝非产品标签上的110-240V、50-60Hz,直接输入高压交流市电的话就会BOOM!

PCB看起来就是一块移动电源板,只是没有普通输入输出接口而已。电源主控芯片采用了钰泰 ETA6884 三合一高集成芯片,集成充放电和电量显示管理,采用 QFN4x4-28封装,耐压值高达 20V。右侧小电感旁边的IC型号为ETA1038,在这里用于给系统供电。
